XY-GU-281
XINYUN
XY-GU-281 CE Mouchoirs automatiques à bon prix
Coupe de scie à bûches de papier Machinerie
Contour
1. Coupez la tête de papier et le système de queue de papier : le contrôle du programme PLC et le fonctionnement de l'écran tactile sont terminés.
La longueur après avoir retiré la tête et la queue est de 15 mm à 25 mm.2.Le système de détection oculaire électrique de sortie de papier de l'équipement, y compris les machines d'emballage et les convoyeurs, arrêtera automatiquement la machine de découpe lorsqu'un défaut se produit et que les produits s'accumulent.
3. Commande d'onduleur moteur, économie d'énergie, onduleur de marque Delta ou Inovance.
4. La console de commande de l'équipement est un écran tactile et le panneau est constitué d'une gravure en acier inoxydable.
5. Le boîtier de commande électrique de l'équipement est intégré à l'hôte pour garantir que le circuit n'est pas endommagé et sûr.
6. Le couvercle de sécurité de l'équipement est doté d'un treillis en fer intégré et d'un plexiglas pour l'observation externe, qui a des fonctions de protection de sécurité.
Lien vidéo: https://youtu.be/EzMsnPSzIOk
Paramètre du technicien
Taille de coupe | Longueur | 90-210mm |
Largeur | 80-110mm | |
Hauteur | 25-120mm | |
Vitesse de coupe | 200-260 coupes/minute (la vitesse de coupe varie en fonction de la longueur de coupe) | |
Système de contrôle | Contrôle du programme API | |
servomoteur | ||
fonctionnement de l'écran tactile | ||
Méthode d'alimentation | servomoteur | |
positionnement et transmission par courroie synchrone | ||
Méthode de coupure | Mouvement de rotation continu à 360° | |
Précision de découpe du papier | erreur de coupe ±1mm | |
Système d'affûtage des couteaux | affûtage automatique | |
paramétrage de l'écran tactile | ||
Diamètre extérieur du coupe-papier | ￠610 mm | |
Pression d'air requise | 0,5Mpa (préparé par l'acheteur)
| |
Pouvoir | 7KW, 380V/50Hz | |
Taille de la machine (L*W*H) | 1600*1650*1700 millimètres | |
Poids | 1,5 tonnes | |
Couleur de l'équipement | processus de pulvérisation de peinture blanche laiteuse | |

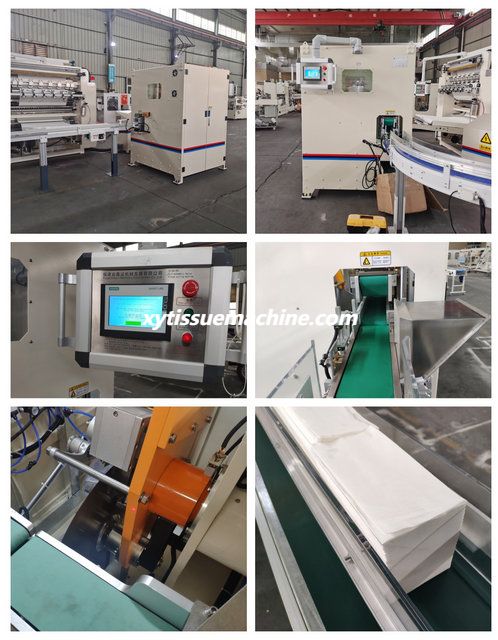

Images détaillées
Liste de configuration
Catégorie | NON. | Nom | Modèle | Quantité | Unité | Marque |
Appareils électriques | 1 | Moteur asynchrone porte-outil triphasé | 2,2 kW 4P | 1 | ensemble | |
2 | Moteur asynchrone triphasé à couteau circulaire | 2,2 kW | 1 | ensemble | ||
3 | Motoréducteur | 0,2 kW | 1 | ensemble | ||
4 | Servo-réducteur de haute précision | TS-90-L1-R007-P1-DG | 2 | ensemble | ||
5 | Servomoteur | MS5H-80STE-CS03230B-21PO-S01 | 2 | ensemble | Inovance/DELTA | |
6 | Écran tactile | DVP107SV | 1 | ensemble | DELTA | |
7 | API | Dvp60es200 | 1 | ensemble | DELTA | |
8 | Pilote de serveur | DS5L-20P7-PTA | 2 | ensemble | Inovance/DELTA | |
9 | Convertisseur de fréquence | 2,2 kW | 2 | ensemble | Inovance/DELTA | |
10 | Changer de source d'alimentation | 150W | 1 | ensemble | DELTA | |
Type de commutateur | 11 | Fin de course | YBLX-JW2/11H/L | 3 | ensemble | |
12 | Interrupteur photoélectrique | S3Z-PR-2-FG01-ND | 4 | ensemble | Datalogique | |
13 | Capteurs photoélectriques | GTB6-N1212 | 4 | ensemble | Panasonic/MALADE | |
14 | Relais intermédiaire | NXJ-DC24V-4Z1(D) | 4 | ensemble | ||
15 | Relais statique | SSR-3DA25A | 1 | ensemble | ||
16 | Contacteur CA | NXC32 | 1 | ensemble | ||
17 | Cylindre d'alimentation de la tête de coupe | QGY50*10 | 1 | ensemble | AirTAC | |
18 | La vanne électromagnétique | 4v210-08 | 6 | ensemble | AirTAC | |
19 | Cylindre d'affûtage | QGYE40*15 | 2 | ensemble | FOSOTO | |
Type de cylindre | 20 | Fuite du cylindre de tête et de queue | CQ2B50-10 | 1 | ensemble | AirTAC |
21 | Siège de roulement | FS | 12 | ensemble | FS | |
Roulements | 22 | Glissière | HIWIN | 4 | ensemble | HIWIN |
23 | Palier | PÉDÉ | 130 | ensemble | PÉDÉ | |
Ceintures | 24 | Courroie de distribution | UNIENTI | 11 | pièces | UNIENTI |
Ligne de production

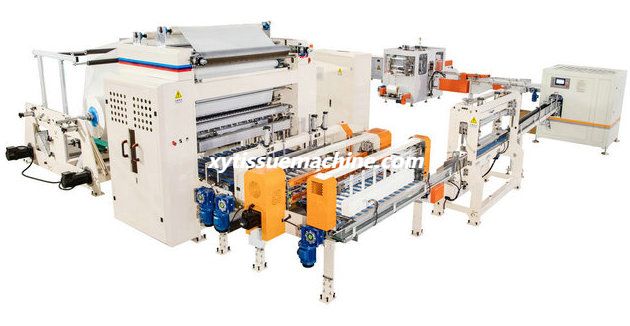

Ligne de production de machine de fabrication de mouchoirs en papier entièrement automatique XY-GU-AA
Lien vidéo: https://youtu.be/HtMPA_BfzxY
