Vitesse de coupe: | |
---|---|
Canal de coupe: | |
Lame coupante : | |
Longueur du rouleau de bûches: | |
Tolérance: | |
La longueur de coupe: | |
Diamètre de coupe: | |
État de disponibilité: | |
Quantité: | |
XY-AI-500
XINYUN
8441100000

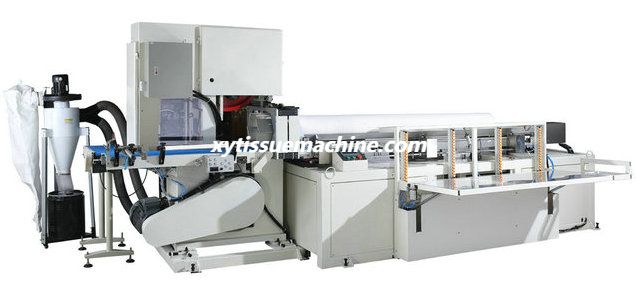

XY-AI-500 Meilleure vente Serviette Jumbo automatique
Machines de découpe de scie à ruban de papier Maxi Roll
Contour
L'équipement est le dernier cri de recherche et développement qui constitue le prolongement de l'entreprise avec la situation actuelle du marché.Utilisation du contrôle du programme PLC, interface homme-ordinateur en couleurs vraies sur grand écran.La longueur d'alimentation précise du servocommande, le contrôle d'intégration électromécanique et d'autres technologies de pointe internationales détectent automatiquement chaque action clé, disposent d'un bon système d'invite d'informations sur les défauts, permettent à l'ensemble de la chaîne de production d'atteindre le meilleur état de fonctionnement.
Lien vidéo: https://youtu.be/31Jpq3zsl74
Fonction & Caractéristiques
1. Le moteur principal utilisant l'entraînement indépendant de l'onduleur.
2.Pour un ensemble de machines, le diamètre de coupe du rouleau de papier est réglable entre 100 et 280 mm.
3. L'équipement adopte un système d'affûtage automatique, la meule peut être un réglage d'alimentation automatique en fonction de la perte de lame.
4.Le système de meulage est équipé d’un dispositif de dépoussiérage indépendant pour garantir l’environnement de travail.
5. La scie à ruban adopte un système de tension hydraulique pour assurer la tension de la scie à ruban.
6. Il y aura un arrêt et une alarme automatiques lorsque le couteau est cassé.
7. Un système servo de haute précision est utilisé pour garantir la qualité des produits finis.
8.Selon les matières premières et la longueur des produits finis, le nombre de produits finis peut être calculé automatiquement.
9. L'appareil cesse de fonctionner et avertit l'interface lorsque les données d'entrée sont erronées.
10. Utiliser une scie à ruban pour couper et réduire le coût d'utilisation des utilisateurs.
11. L'épaisseur du noyau de papier fini doit être inférieure à 3 mm (suggestion)

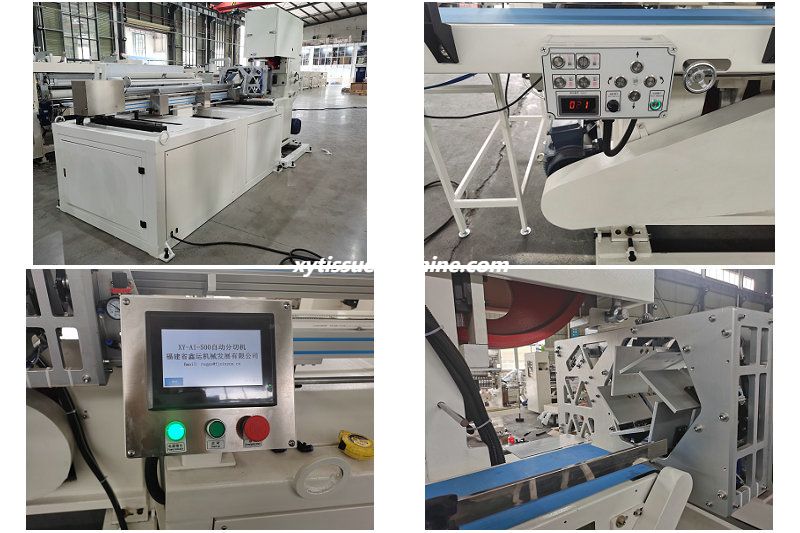

Images détaillées
Données techniques
Vitesse de coupe | 15-30 coupes/minute |
Canal de coupe | canal unique |
Lame coupante | lame de scie à ruban (18 000 à 20 000 rouleaux/lame) |
Taille de la lame de coupe | 5180*100*1.05 |
Longueur du journal | ≦2200mm ou ≦2850 mm |
Tolérance | ±2mm |
La longueur de coupe | ≦300mm |
Diamètre de coupe | 100-280 mm (réglable) |
Épaisseur du noyau de papier | ≦3 millimètres |
Source de courant | 15KW Triphasé 4 lignes 380V 50HZ |
Poids de la machine | 2700KG |
Taille globale de la machine | 4600*2350*2200mm (rouleau géant de 2,2 m) 5300*2350*2200mm (rouleau géant de 2,2 à 2,85 m) |
Taille séparée | Machine principale : 4600*1700*2200 mm (rouleau géant de 2,2 m) Stockage du papier : 1500*1650*900mm |
Machine principale : 5300*1700*2000mm (rouleau géant de 2,2 à 3 m) Stockage du papier : 1700*1650*900mm |

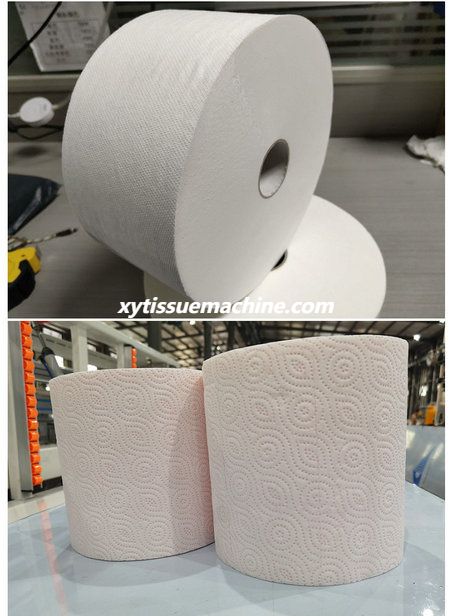

Produits en tissu finis

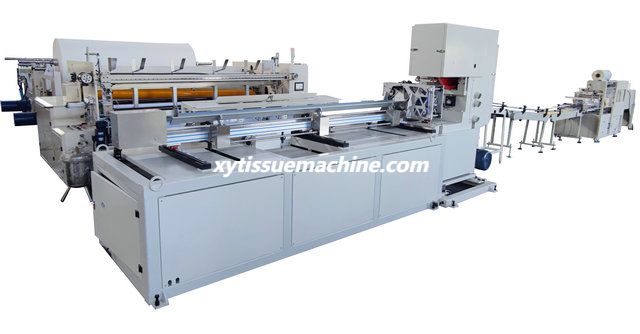

Ligne de production associée
Lien vidéo: https://youtu.be/zDIFIXpnKGY
Il y a 3 machines dans cette ligne de production.
1) Machine de rembobinage de rouleau maxi de stratification de colle entièrement automatique XY-TQ-B
Vitesse : 180-230 mètres/min
2) Machine de découpe automatique de scie à ruban Maxi Roll XY-AI-500
Capacité : 15-30 rouleaux/min
Diamètre de coupe: 150-280 mm
3) Machine d'emballage rétractable automatique Maxi Roll XY-TN-269 avec fonction d'étiquetage
Capacité : 10-20 sacs/min
XY-AI-500 Meilleure vente Serviette Jumbo automatique
Machines de découpe de scie à ruban de papier Maxi Roll
Contour
L'équipement est le dernier cri de recherche et développement qui constitue le prolongement de l'entreprise avec la situation actuelle du marché.Utilisation du contrôle du programme PLC, interface homme-ordinateur en couleurs vraies sur grand écran.La longueur d'alimentation précise du servocommande, le contrôle d'intégration électromécanique et d'autres technologies de pointe internationales détectent automatiquement chaque action clé, disposent d'un bon système d'invite d'informations sur les défauts, permettent à l'ensemble de la chaîne de production d'atteindre le meilleur état de fonctionnement.
Lien vidéo: https://youtu.be/31Jpq3zsl74
Fonction & Caractéristiques
1. Le moteur principal utilisant l'entraînement indépendant de l'onduleur.
2.Pour un ensemble de machines, le diamètre de coupe du rouleau de papier est réglable entre 100 et 280 mm.
3. L'équipement adopte un système d'affûtage automatique, la meule peut être un réglage d'alimentation automatique en fonction de la perte de lame.
4.Le système de meulage est équipé d’un dispositif de dépoussiérage indépendant pour garantir l’environnement de travail.
5. La scie à ruban adopte un système de tension hydraulique pour assurer la tension de la scie à ruban.
6. Il y aura un arrêt et une alarme automatiques lorsque le couteau est cassé.
7. Un système servo de haute précision est utilisé pour garantir la qualité des produits finis.
8.Selon les matières premières et la longueur des produits finis, le nombre de produits finis peut être calculé automatiquement.
9. L'appareil cesse de fonctionner et avertit l'interface lorsque les données d'entrée sont erronées.
10. Utiliser une scie à ruban pour couper et réduire le coût d'utilisation des utilisateurs.
11. L'épaisseur du noyau de papier fini doit être inférieure à 3 mm (suggestion)
Images détaillées
Données techniques
Vitesse de coupe | 15-30 coupes/minute |
Canal de coupe | canal unique |
Lame coupante | lame de scie à ruban (18 000 à 20 000 rouleaux/lame) |
Taille de la lame de coupe | 5180*100*1.05 |
Longueur du journal | ≦2200mm ou ≦2850 mm |
Tolérance | ±2mm |
La longueur de coupe | ≦300mm |
Diamètre de coupe | 100-280 mm (réglable) |
Épaisseur du noyau de papier | ≦3 millimètres |
Source de courant | 15KW Triphasé 4 lignes 380V 50HZ |
Poids de la machine | 2700KG |
Taille globale de la machine | 4600*2350*2200mm (rouleau géant de 2,2 m) 5300*2350*2200mm (rouleau géant de 2,2 à 2,85 m) |
Taille séparée | Machine principale : 4600*1700*2200 mm (rouleau géant de 2,2 m) Stockage du papier : 1500*1650*900mm |
Machine principale : 5300*1700*2000mm (rouleau géant de 2,2 à 3 m) Stockage du papier : 1700*1650*900mm |
Produits en tissu finis
Ligne de production associée
Lien vidéo: https://youtu.be/zDIFIXpnKGY
Il y a 3 machines dans cette ligne de production.
1) Machine de rembobinage de rouleau maxi de stratification de colle entièrement automatique XY-TQ-B
Vitesse : 180-230 mètres/min
2) Machine de découpe automatique de scie à ruban Maxi Roll XY-AI-500
Capacité : 15-30 rouleaux/min
Diamètre de coupe: 150-280 mm
3) Machine d'emballage rétractable automatique Maxi Roll XY-TN-269 avec fonction d'étiquetage
Capacité : 10-20 sacs/min
