La machine d'emballage entièrement automatique de sacs en film de tissu convient à l'emballage unique entièrement automatique de mouchoirs en papier, de papier de cuisine, d'essuie-tout pliés en V, de mouchoirs en papier.
| Vitesse: | |
|---|---|
| Plage de longueur des tissus: | |
| Plage de hauteur des tissus : | |
| Plage de largeur de tissu: | |
| Taille de l'équipement: | |
| Poids de l'équipement: | |
| Matériaux d'emballage: | |
| Quantité: | |
XY-BT-298
XINYUN

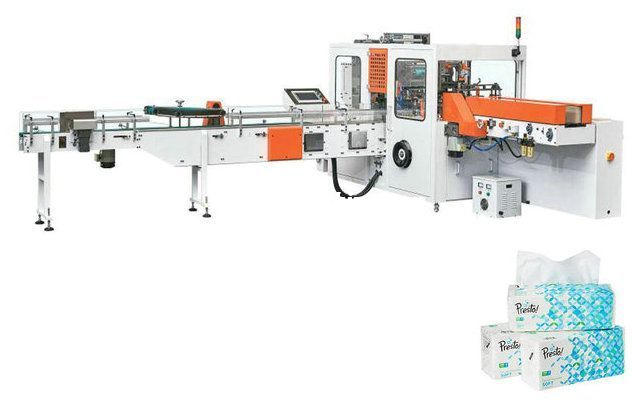

XY-BT-298 Machines d'emballage complètement automatiques de sacs en papier de serviette de papier-mouchoir
Contour
Cette machine est principalement utilisée pour l'emballage tridimensionnel de mouchoirs ou de papier de serviette.
Lien vidéo：
Emballage de papier facial : https://youtu.be/KcVOCCqf0Q4
Emballage de papier de serviette：https://youtu.be/KV7U9UJuhxg
Principales caractéristiques de performance et de structure
1. Adoptez la méthode d'emballage en enveloppant, en ourlant et en scellant avec une structure compacte et un attrait élevé pour le produit.
2. Adoptez le système de contrôle de conversion de fréquence en continu, d'écran tactile et de PLC, d'affichage clair et de maintenance facile.
3. Adoptez un convoyeur à mise automatique, facile à connecter à la ligne de production automatique, économisant ainsi les coûts de main-d'œuvre.
4. Régulation de vitesse en continu avec double transducteur, ajustant automatiquement la longueur du film d'emballage.
5. Auto-immunisation élevée, spécialisation élevée, efficacité élevée et moins de problèmes.
6. Différentes tailles peuvent être manipulées facilement grâce à une installation de changement rapide et simple.
Images détaillées
Paramètres techniques
Modèle | XY-BT-298 |
Dimension du contour (L*W*H) | 3560*5885*1925mm |
Vitesse | 50-70 sacs/min |
Taille de l'emballage (L*W*H) | (100-230)*(90-150)*(40-100)mm |
Poids de la machine | 3000KG |
Consommation du moteur | 3,66 kW |
Consommation de chauffage | 3,6 kW |
Pouvoir | 380 V 50 Hz |
Consommation d'énergie | 7,26 kW |
Film d'emballage | CPP, PE, OPP/CPP, PT/PE et autres films scellés des deux côtés |
Description du processus opérationnel de base
Composants | Fonction | Configuration | Description |
Composants d'alimentation | Unité d'alimentation | Conversion de fréquence, servomoteur, transport par courroie, poussée, mécanisme de palette | Moteur de conversion de fréquence, alimentation de la bande transporteuse d'entraînement par servomoteur, fonction de comptage automatique des yeux photoélectriques, mécanisme de poussée et de palette de servocommande, fonction de protection automatique contre les bourrages d'alimentation, fonction d'alarme automatique |
Composants d'alimentation en film | Unité d'alimentation en film | Convertisseur de fréquence, détection photoélectrique | Le film d'emballage est transporté par le rouleau d'alimentation en film entraîné par le moteur de conversion de fréquence et est délivré à la zone d'emballage définie par détection photoélectrique. |
Imprimante de codes et unité de perforation | Imprimante de codes et dispositif de perforation | Lorsque le film d'emballage passe à travers le rouleau d'alimentation du film, l'imprimante de code installée sur le support imprimera le numéro requis en fonction de la demande.Il existe deux types de méthodes d'ouverture : linéaire et à fermeture éclair, qui sont respectivement entraînées par un servo ou un vérin pneumatique. | |
Composants de moulage d'emballage | Unité de conditionnement | Bande chauffante, plaque de guidage des bords, plaque chauffante, ceinture haute température. | Lorsque le produit en papier est envoyé à la position définie par la palette, le film d'emballage est coupé et le papier est poussé par la tige de poussée pour envelopper et chauffer le côté afin de compléter l'emballage latéral.Les côtés gauche et droit sont entraînés par le servo pour déplacer les guides de bord afin de plier les bords.Le tapis transporteur entraînera le papier en translation et pliera les coins à travers les guides de bord fixes.La plaque de repassage de sortie et la haute température.Les courroies sont thermoscellées pour former et transporter le produit fini. |

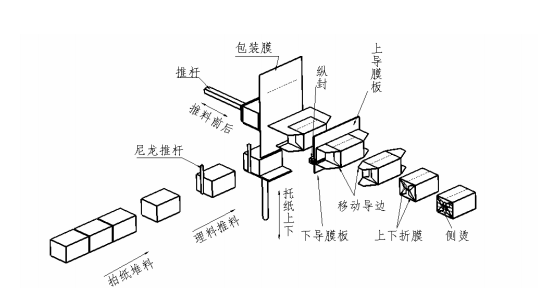

Diagramme de flux de colis

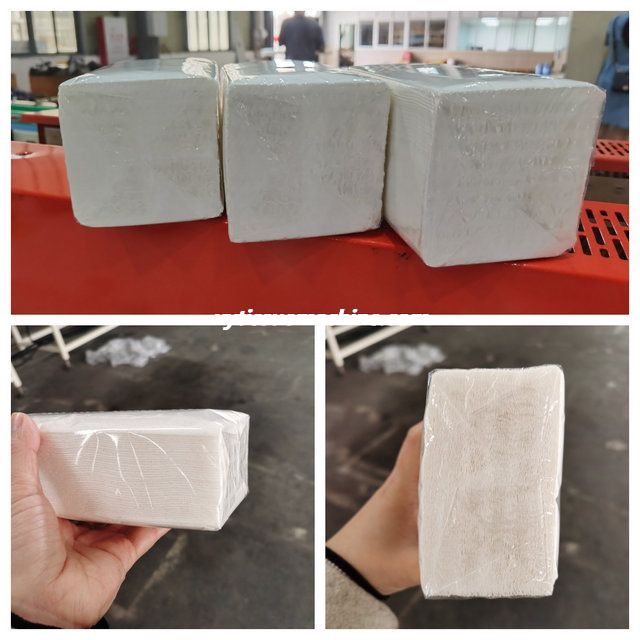

Style d'emballage fini
CListe de configuration
Non. | Nom du composant | Marque |
1 | Encodeur de broche | Omron |
2 | API | Mitsubishi |
3 | Transducteur | Mitsubishi |
4 | Panneau de contrôle | Mitsubishi |
5 | Composant de détection de code couleur | Allemagne MALADE |
6 | Capteur de détection de tri du papier | Japon OMRON/Corée du Sud Autonics |
7 | Capteur de détection de surcharge | Corée du Sud Autonics |
8 | Modules de contrôle de température intelligents à trois voies | Chine Yudian |
9 | Puissance de stabilisation de tension continue | Français Schneider |
10 | Relais intermédiaire | Français Schneider |
11 | Interrupteur d'alimentation principal | Geli de Chine |
12 | Condensateur | Chine Mingwei |
13 | Relais solide | Chine Huanyu/Chaoneng |
14 | Interrupteur à deux positions | Français Schneider |
15 | Interrupteur pas à pas | Français Schneider |
Ligne de production

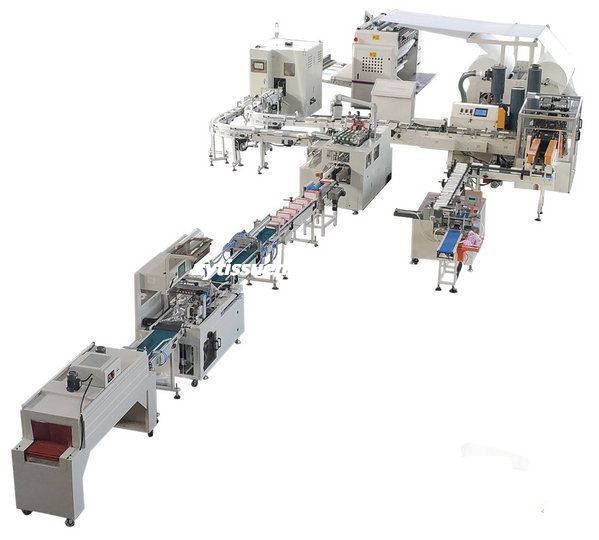

Ligne de production automatique de machines à mouchoirs pour emballage de boîtes et de sacs
Lien vidéo: https://youtu.be/JGJOYpjG5MM
https://youtu.be/C6CLxz_XNoY
1) XY-GU-20A Machine automatique de fabrication de papier de soie pour le visage à 6 lignes
2) Machine de découpe automatique de papier de soie pour le visage XY-GU-281 (canal unique)
3) Machine d'emballage automatique de sacs en plastique XY-BT-298
4) Machine d'emballage semi-automatique multi-sacs XY-GU-26B (doubles têtes)
5) Machine d'emballage entièrement automatique de boîtes de mouchoirs XY-GU-388
6) XY-TN-269 Machine d'emballage rétractable automatique pour mouchoirs en papier multi-boîtes
XY-BT-298 Machines d'emballage complètement automatiques de sacs en papier de serviette de papier-mouchoir
Contour
Cette machine est principalement utilisée pour l'emballage tridimensionnel de mouchoirs ou de papier de serviette.
Lien vidéo：
Emballage de papier facial : https://youtu.be/KcVOCCqf0Q4
Emballage de papier de serviette：https://youtu.be/KV7U9UJuhxg
Principales caractéristiques de performance et de structure
1. Adoptez la méthode d'emballage en enveloppant, en ourlant et en scellant avec une structure compacte et un attrait élevé pour le produit.
2. Adoptez le système de contrôle de conversion de fréquence en continu, d'écran tactile et de PLC, d'affichage clair et de maintenance facile.
3. Adoptez un convoyeur à mise automatique, facile à connecter à la ligne de production automatique, économisant ainsi les coûts de main-d'œuvre.
4. Régulation de vitesse en continu avec double transducteur, ajustant automatiquement la longueur du film d'emballage.
5. Auto-immunisation élevée, spécialisation élevée, efficacité élevée et moins de problèmes.
6. Différentes tailles peuvent être manipulées facilement grâce à une installation de changement rapide et simple.
Images détaillées
Paramètres techniques
Modèle | XY-BT-298 |
Dimension du contour (L*W*H) | 3560*5885*1925mm |
Vitesse | 50-70 sacs/min |
Taille de l'emballage (L*W*H) | (100-230)*(90-150)*(40-100)mm |
Poids de la machine | 3000KG |
Consommation du moteur | 3,66 kW |
Consommation de chauffage | 3,6 kW |
Pouvoir | 380 V 50 Hz |
Consommation d'énergie | 7,26 kW |
Film d'emballage | CPP, PE, OPP/CPP, PT/PE et autres films scellés des deux côtés |
Description du processus opérationnel de base
Composants | Fonction | Configuration | Description |
Composants d'alimentation | Unité d'alimentation | Conversion de fréquence, servomoteur, transport par courroie, poussée, mécanisme de palette | Moteur de conversion de fréquence, alimentation de la bande transporteuse d'entraînement par servomoteur, fonction de comptage automatique des yeux photoélectriques, mécanisme de poussée et de palette de servocommande, fonction de protection automatique contre les bourrages d'alimentation, fonction d'alarme automatique |
Composants d'alimentation en film | Unité d'alimentation en film | Convertisseur de fréquence, détection photoélectrique | Le film d'emballage est transporté par le rouleau d'alimentation en film entraîné par le moteur de conversion de fréquence et est délivré à la zone d'emballage définie par détection photoélectrique. |
Imprimante de codes et unité de perforation | Imprimante de codes et dispositif de perforation | Lorsque le film d'emballage passe à travers le rouleau d'alimentation du film, l'imprimante de code installée sur le support imprimera le numéro requis en fonction de la demande.Il existe deux types de méthodes d'ouverture : linéaire et à fermeture éclair, qui sont respectivement entraînées par un servo ou un vérin pneumatique. | |
Composants de moulage d'emballage | Unité de conditionnement | Bande chauffante, plaque de guidage des bords, plaque chauffante, ceinture haute température. | Lorsque le produit en papier est envoyé à la position définie par la palette, le film d'emballage est coupé et le papier est poussé par la tige de poussée pour envelopper et chauffer le côté afin de compléter l'emballage latéral.Les côtés gauche et droit sont entraînés par le servo pour déplacer les guides de bord afin de plier les bords.Le tapis transporteur entraînera le papier en translation et pliera les coins à travers les guides de bord fixes.La plaque de repassage de sortie et la haute température.Les courroies sont thermoscellées pour former et transporter le produit fini. |
Diagramme de flux de colis
Style d'emballage fini
CListe de configuration
Non. | Nom du composant | Marque |
1 | Encodeur de broche | Omron |
2 | API | Mitsubishi |
3 | Transducteur | Mitsubishi |
4 | Panneau de contrôle | Mitsubishi |
5 | Composant de détection de code couleur | Allemagne MALADE |
6 | Capteur de détection de tri du papier | Japon OMRON/Corée du Sud Autonics |
7 | Capteur de détection de surcharge | Corée du Sud Autonics |
8 | Modules de contrôle de température intelligents à trois voies | Chine Yudian |
9 | Puissance de stabilisation de tension continue | Français Schneider |
10 | Relais intermédiaire | Français Schneider |
11 | Interrupteur d'alimentation principal | Geli de Chine |
12 | Condensateur | Chine Mingwei |
13 | Relais solide | Chine Huanyu/Chaoneng |
14 | Interrupteur à deux positions | Français Schneider |
15 | Interrupteur pas à pas | Français Schneider |
Ligne de production
Ligne de production automatique de machines à mouchoirs pour emballage de boîtes et de sacs
Lien vidéo: https://youtu.be/JGJOYpjG5MM
https://youtu.be/C6CLxz_XNoY
1) XY-GU-20A Machine automatique de fabrication de papier de soie pour le visage à 6 lignes
2) Machine de découpe automatique de papier de soie pour le visage XY-GU-281 (canal unique)
3) Machine d'emballage automatique de sacs en plastique XY-BT-298
4) Machine d'emballage semi-automatique multi-sacs XY-GU-26B (doubles têtes)
5) Machine d'emballage entièrement automatique de boîtes de mouchoirs XY-GU-388
6) XY-TN-269 Machine d'emballage rétractable automatique pour mouchoirs en papier multi-boîtes
