XY-TQ-AD
XINYUN

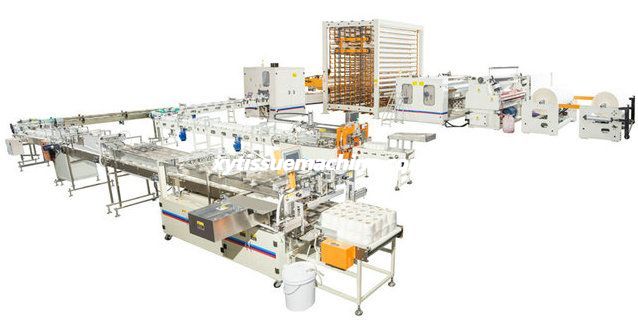

Stratification de colle automatique à grande vitesse XY-TQ-AD
Ligne de production de machines de fabrication de rouleaux de papier toilette
Contour
Cette ligne de production se compose d'une machine de rembobinage automatique de rouleaux de papier toilette, d'un accumulateur de rouleaux de bûches, d'une machine de découpe de scie à bûches à double canal et d'une machine d'emballage automatique multi-rouleaux.
Il convertit le rouleau géant en rouleaux finis.L'ensemble de la ligne fonctionne sans problème et est stable, ce qui permet d'économiser le coût de la main-d'œuvre et de réduire la force de travail. C'est le meilleur choix pour la production de produits en papier hygiéniques.
Lien vidéo: https://youtu.be/UtmdIr_vk1M
Machine de rembobinage automatique de papier hygiénique à grande vitesse de type emballage XY-TQ-B
Contour
La machine de rembobinage automatique de rouleaux de papier toilette à grande vitesse de type emballage est destinée au rouleau de papier toilette/maxiroll traitement.La machine est équipée d'une unité d'alimentation en noyau.La matière première du rouleau géant après un gaufrage complet ou un gaufrage des bords, puis une perforation, une coupe d'extrémité et une pulvérisation de colle de queue deviennent une bûche.Ensuite, il peut travailler avec une machine de découpe et une machine d'emballage pour devenir les produits finis.La machine est contrôlée par PLC, les gens la font fonctionner via un écran tactile, l'ensemble du processus est automatique, facile pour fonctionner, réduisez le coût de l'homme.Et notre machine peut être fabriquée spécialement selon les exigences des clients.
1.Cette machine est destinée à fabriquer des rouleaux de papier toilette, toute la structure est de type mural, ce qui rend la machine stable à grande vitesse et silencieuse.
2. La distance de perforation est réglable pour répondre à différents besoins de distance.
3. Système d'alimentation automatique du noyau, poussant automatiquement la bûche après le rembobinage, puis rembobinant à nouveau la nouvelle bûche.
4. Coupe-bordure automatique, pulvérisation de colle et scellement synchronisés en une seule fois.Laissant une queue de 10 à 18 mm, facile à rembobiner à nouveau, réduisant ainsi le gaspillage de raccourci et économisant les coûts.
5. Adopte la technique de contrôle programmable avancée internationale PLC, le fonctionnement de l'interface homme-machine, l'ensemble de données et les affichages de défauts paramétriques sur l'écran tactile.
6. Adopte 4 couteaux en spirale de haute précision, faible bruit, perforation claire, adopte une boîte de vitesses pour avoir une plus grande portée.
7. Deux supports arrière de type mural, système de levage pneumatique, avec larges courroies plates d'entraînement ;chaque rouleau géant peut être ajusté indépendamment.
8. Adoptez des commutateurs de jogging pour porter le papier, faciles et sûrs à utiliser.
Paramètre technique
Modèle | Machine de rembobinage automatique de papier toilette de type mural XY-TQ-2800B |
Largeur maximale du rouleau géant | 2800 mm (une autre taille peut être spécifiée) |
Diamètre du rouleau géant | Φ1100mm (une autre taille peut être spécifiée) |
Diamètre intérieur du rouleau géant | 3 pouces (76,2 mm) (une autre taille peut être spécifiée) |
Distance de perforation | 4 lames d'enclume (115 mm) (d'autres tailles peuvent être spécifiées) |
Diamètre du produit fini | Φ90 ~ φ280mm |
Diamètre du noyau du produit fini | φ38~φ76mm |
Vitesse de production | 0~230 m/min |
Contrôleur de programme | PLC (DELTA ou INVT doit être confirmé) |
Supports de déroulement | 1 ou 3 supports (à préciser) |
Système pneumatique | Compresseur d'air 3HP, pression minimale : 5 kg/cm 2 Pa (à fournir par l'utilisateur) |
Alimentation principale | 14KW 380V 50HZ |
Dimension | 7000*4000*1900 (L*L*H) |
Poids | À propos de 7T |
Gaufrage sur les bords | Acier sur acier (Contrôle Pneumatique) |
Gaufrage complet | Acier sur caoutchouc. |

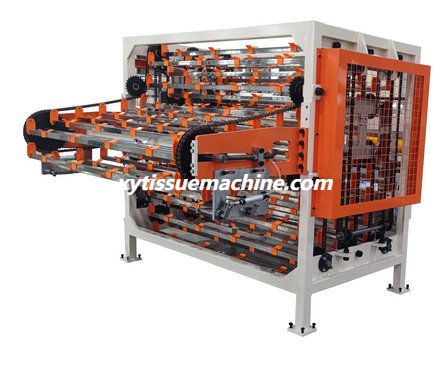

Journal XY-203 Papier en rouleau Accumulateur
Paramètre technique
Modèle de machine | Accumulateur de journaux XY-203 |
Largeur du journal | 1750 ~ 2800 mm (une autre taille peut être spécifiée) |
Diamètre du journal | Φ95mm ~ Φ140mm |
Classement du journal | 150-160journaux |
Accumuler de la vitesse | 20 journaux/min |
Qté de bûches | 40 à 160 bûches (doivent être commandées) |
Dimensions hors tout | 4000*3000*5500mm |
Contrôleur de programmation | Automate (Delta) |

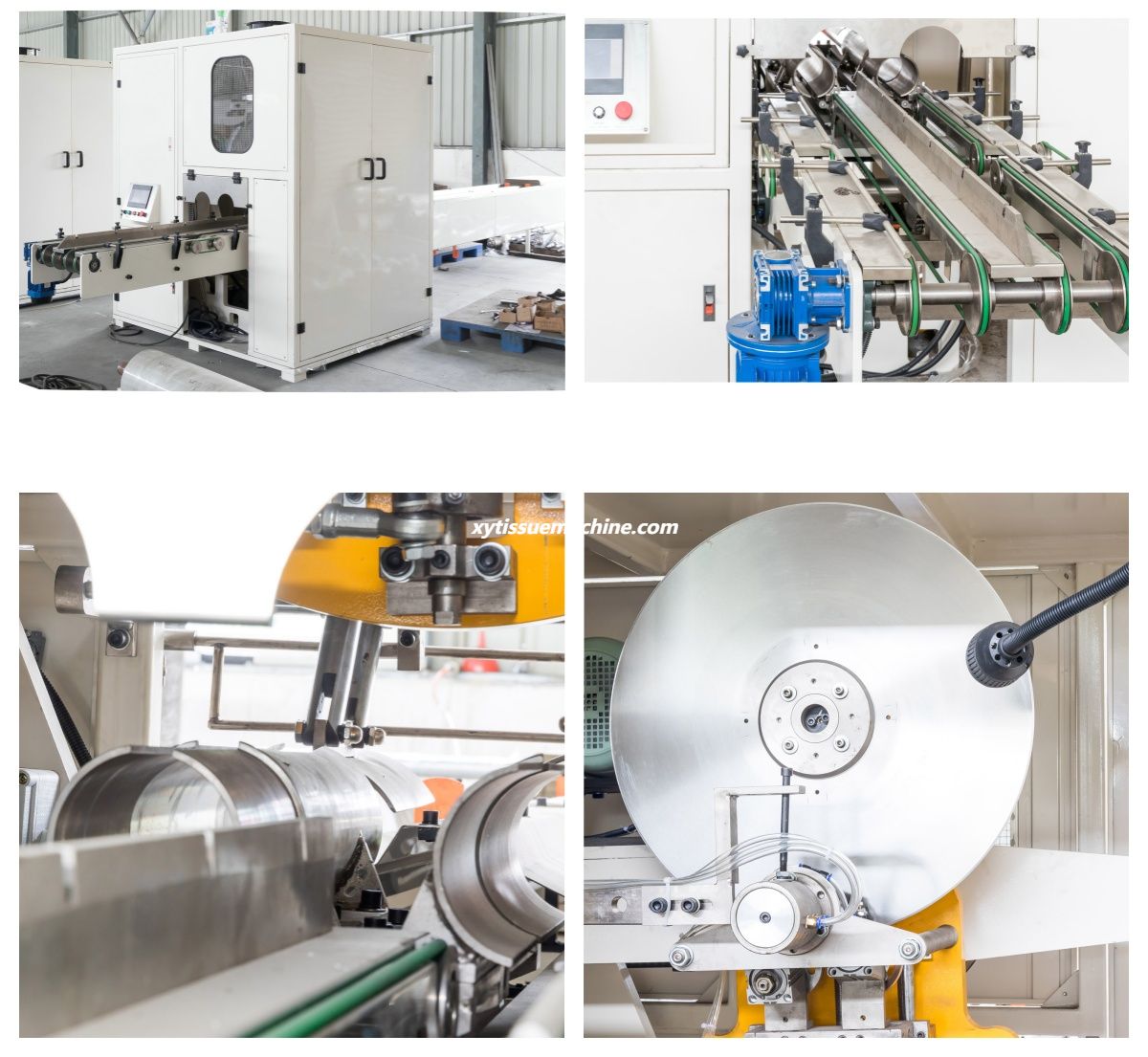

XY-AI-280 Automatique Machine de scie à bûches de papier toilette à double canal
Contour
Cette machine est utilisée pour couper le rouleau de papier toilette et le rouleau de papier essuie-tout, elle est dotée d'une automatisation et d'une efficacité élevées.Adoptez un système de servomoteur avancé, une régulation de la vitesse de conversion de fréquence, un contrôle PLC et un fonctionnement sur écran tactile.
Fonction et caractéristiques
1. Système de meulage automatique de lame, réglage rapide des paramètres sur PLC.
2. La meule affûtée peut être rectifiée en fonction du degré d'usure.
3. Deux bûches s'alimentent automatiquement, coupant puis poussant.
4. Des raccourcis peuvent être lancés à partir des produits de qualité.
5. Équipé de deux jeux de canaux de serrage, faciles à changer.
Principaux paramètres techniques
Modèle | Machine de découpe de scie à bûches XY-AI-280 (double canal) |
Largeur du rouleau géant | 1750 mm (une autre taille peut être spécifiée) |
Diamètre du rouleau géant | Φ105~φ115mm (une autre taille peut être spécifiée) |
Vitesse de conception | 150 coupes/min |
Vitesse stable | 100 coupes/min |
Système de broyage | Affûtage pneumatique, le temps de meulage peut être réglé |
Système de conduite | Servomoteur Delta |
Pouvoir | 11KW |
Dimension globale | 6500*2500*2000mm (l'autre taille dépend du modèle et de la configuration) |
Diamètre de la lame | φ610*4.7mm |
Tension | 380 V 50 Hz |
Poids | Environ 4,5T |

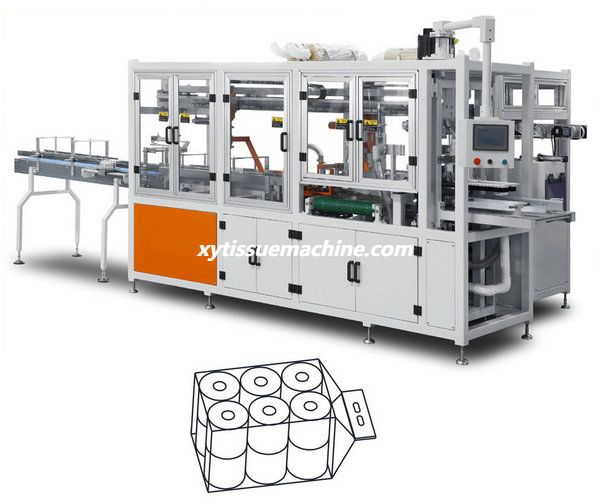

Machine d'emballage automatique de rouleaux multiples de papier toilette XY-AI-398D
Caractéristiques
1. La machine d'emballage peut être liée à une machine automatique de rembobinage et de découpe de papier toilette.Réalisez le processus automatique de comptage des rouleaux de papier toilette, de prise des sacs, d'ouverture des sacs, de remplissage des sacs, de scellage des sacs.
2. Adoptez 9 servocommandes : alimentation servo, bras de poussée servo, traction servo, servo avant, levage servo double couche, sac d'ouverture servo, étanchéité servo, ceinture servo, prise de sac servo, rendant la machine plus stable et efficace.Réinitialisation automatique, fonction de réglage automatique.
3. Utilisation de capteurs haut de gamme, détection de commutateur photoélectrique, affichage automatique des défauts, facile à suivre et à entretenir.
4. Le contrôle électronique adopte la communication par bus, le contrôle du contrôleur de mouvement, le fonctionnement de l'interface homme-machine à écran tactile couleur haute définition sur grand écran.
5. Fonction de contrôle d'arrêt/pause d'urgence, alarme de sécurité, fonction de protection contre le gaz et l'électricité.
6. Le dispositif de scellage et de découpe adopte une température constante et une découpe à froid.
Paramètres techniques
Modèle | XY-AI-398D |
Styles d'emballage | 4-48 rouleaux/sac (n'offre que trois types de styles d'emballage, des frais supplémentaires seront facturés pour le style supplémentaire) |
Vitesse | 5-18 sac de regroupement/min |
Pouvoir | 380V50/60Hz 3 phases |
Arrivée d'air | 0,6 MPA (fourni par l'utilisateur) |
Diamètre du tuyau d'admission | 10-12mm |
Moteur pfleur | 11KW |
Puissance de chauffage | 1,4 kW |
Mode d'alimentation | Système d'alimentation entièrement automatique |
Approprié tissu pour l'emballage | Rouleaux de papier toilette et rouleaux d'essuie-tout |
Lignes d'emballage | 2/3/4 lignes |
Emballage groupé taille | L(300-650)*W(200-480)*H(100-250) mm
|
Sac de regroupement style | Sac préfabriqué avec trou de purge d'air Longueur maximale du sac : 850 mm |
Matériau du sac de regroupement | PE, épaisseur ::≥0,05 mm |
Sac de regroupement structure d'installation | Rangement double sac suspendu avant et arrière, la distance entre les trous de poignée est de 40 mm |
Quantité de stockage de sacs de regroupement | ≤300 pièces |
Poids de la machine | 3500 kg |
Taille de la machine | L7500*W1850*H2200 mm
|
Liste de configuration principale
Non. | Nom | Modèle | Marque |
1 | Taïe écran | PTC1061/10.2 | MSGC |
2 | API | MP03A | CONEX |
3 | Ttempérature contrôlerr | KEYANG | |
4 | servomoteur à courant alternatif | EWICHUANG | |
5 | Onduleur | MD300A-S0.7BA 750W | WEICHANG |
6 | Capteur à fibre optique | OMRON | |
7 | Interrupteur photoélectrique | N1212 | MALADE |
8 | Interrupteur photoélectrique barrage | PANASONIQUE | |
9 | Pouvoir Changer | 100W | SCHNEIDER |
10 | Arelais auxiliaire | TENGEH | |
11 | Srelais à l'état solide | 75DA | YANGMING |
12 | Binterrupteur à bouton | Vert-NON | SCHNEIDER |
13 | Sélectrovanne | 4V210-08/2V025-08 | AIRTEC |
14 | Boreille | NSK, HRB |
