XY-TQ-AG
XINYUN

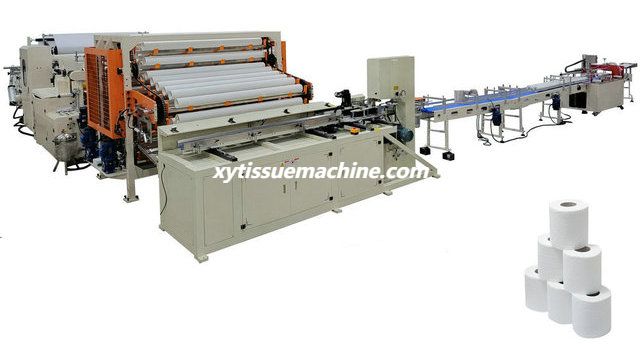

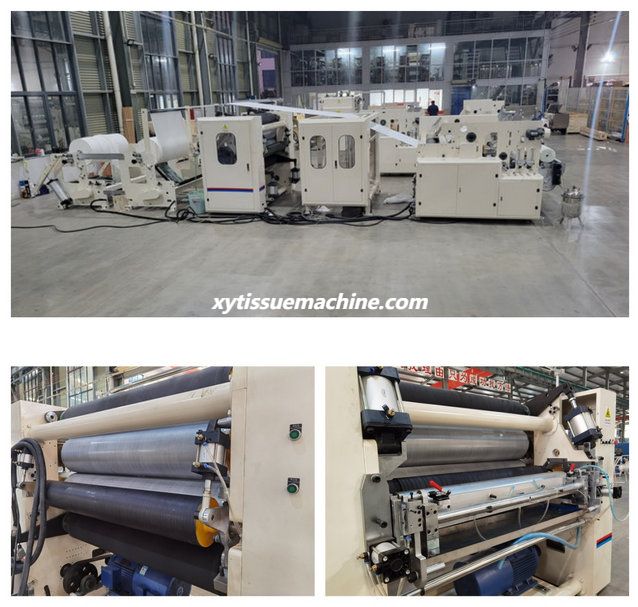

Toilettes laminées à colle automatique XY-TQ-AG
Ligne de production de machines de fabrication de rouleaux de papier de soie
Contour
Cette ligne de production se compose de la machine de rembobinage automatique de rouleaux de papier toilette XY-TQ-B, de la machine de découpe automatique de scie à ruban de papier toilette XY-AI-400 et de la machine d'emballage semi-automatique de papier toilette à rouleaux multiples XY-AI-398A.
Il convertit le rouleau géant en rouleaux finis.L'ensemble de la ligne fonctionne sans problème et de manière stable, économisant ainsi les coûts de main-d'œuvre et réduisant la force de travail. C'est le meilleur choix pour la production de produits en papier hygiéniques.
Lien vidéo: https://youtu.be/Z741p6LFtEI

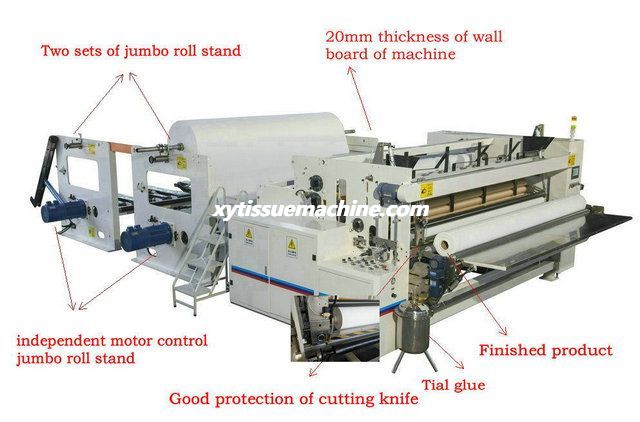

1) Machine de rembobinage automatique de serviettes de cuisine en papier toilette XY-TQ-B
Contour
La machine de rembobinage automatique de papier toilette/essuie-tout est destinée au traitement des rouleaux de papier toilette/essuie-tout.
La machine est équipée d'une unité d'alimentation en noyau.La matière première du rouleau géant après un gaufrage complet ou un gaufrage des bords, puis une perforation, une coupe d'extrémité et une pulvérisation de colle de queue deviennent une bûche.Ensuite, il peut travailler avec une machine de découpe
et machine d'emballage pour devenir les produits finis.
La machine est contrôlée par PLC, les gens la font fonctionner via un écran tactile, l'ensemble du processus est automatique, facile pour fonctionner, réduisez le coût de l'homme.
Et notre machine peut être fabriquée spécialement selon les exigences des clients.
Lien vidéo:
https://youtu.be/r8mkv57RIrs (avec dispositif de gaufrage)
https://youtu.be/cfjCsv6h2iw (avec système de laminage de colle)
https://youtu.be/skfnj7zmwvY (avec système de laminage à colle et impression couleur)
1.Cette machine est destinée à fabriquer des rouleaux de papier toilette, toute la structure est de type mural, ce qui rend la machine stable à grande vitesse et silencieuse.
2. La distance de perforation est réglable pour répondre à différents besoins de distance.
3. Système d'alimentation automatique du noyau, poussant automatiquement la bûche après le rembobinage, puis rembobinant à nouveau la nouvelle bûche.
4. Coupe-bordure automatique, pulvérisation de colle et scellement synchronisés en une seule fois.Laissant une queue de 10 à 18 mm, facile à rembobiner à nouveau, réduisant ainsi le gaspillage de raccourci et économisant les coûts.
5. Adopte la technique de contrôle programmable avancée internationale PLC, le fonctionnement de l'interface homme-machine, l'ensemble de données et les affichages de défauts paramétriques sur l'écran tactile.
6. Adopte 4 couteaux en spirale de haute précision, faible bruit, perforation claire, adopte une boîte de vitesses pour avoir une plus grande portée.
7. Deux supports arrière de type mural, système de levage pneumatique, avec de larges courroies plates d'entraînement ;chaque rouleau géant peut être ajusté indépendamment.
8. Adoptez des commutateurs de jogging pour porter le papier, faciles et sûrs à utiliser.
Paramètre technique
Modèle | Machine de rembobinage automatique de serviettes de cuisine en papier toilette XY-TQ-B |
Largeur maximale du rouleau géant | 2800 mm (une autre taille peut être spécifiée) |
Diamètre du rouleau géant | 1200 mm (une autre taille peut être spécifiée) |
Diamètre intérieur du rouleau géant | 3 pouces (76,2 mm) (une autre taille peut être spécifiée) |
Distance de perforation | 4 lames d'enclume (115 mm) (d'autres tailles peuvent être spécifiées) |
Diamètre du produit fini | 90 ~ 280mm |
Diamètre du noyau du produit fini | 38 ~ 76mm |
Vitesse de production | 180 ~ 230 m/min |
Contrôleur de programme | PLC (marque INVT) |
Supports de déroulement | 2 supports |
Système pneumatique | Compresseur d'air 3HP, pression minimale : 5 kg/cm 2 Pa (fourni par l'utilisateur) |
Alimentation principale | 14KW 380V 50HZ |
Dimension | 7000*4000*1900 (L*L*H) |
Poids | À propos de 7T |
Gaufrage sur les bords | Acier sur acier (Contrôle Pneumatique) |
Gaufrage complet | Acier sur caoutchouc. |
La différence entre le dispositif de gaufrage et le système de stratification de colle

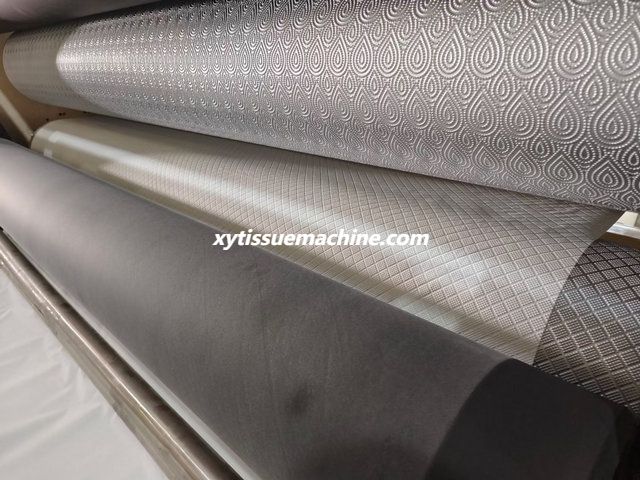

Dispositif de gaufrage acier sur caoutchouc

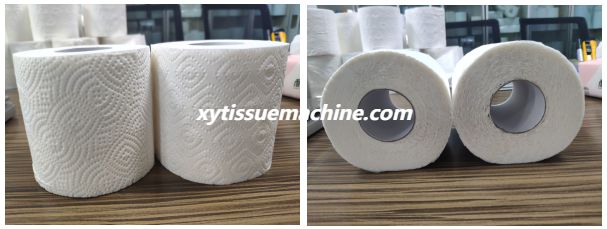

Papier toilette fini avec gaufrage
Option : machine à rouleau maxi d'essuie-tout de papier toilette de stratification de colle

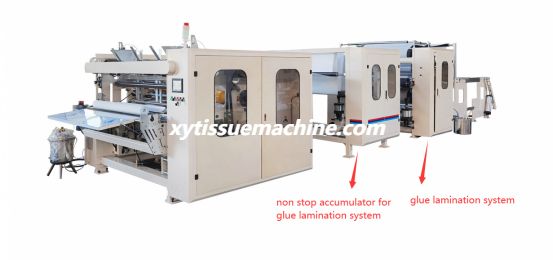

Système de stratification de colle
Il existe deux types de gaufrage à la colle : le gaufrage déco et le gaufrage point à point.
Produit fini avec laminage de colle (torchon de cuisine, papier toilette et maxi rouleau)

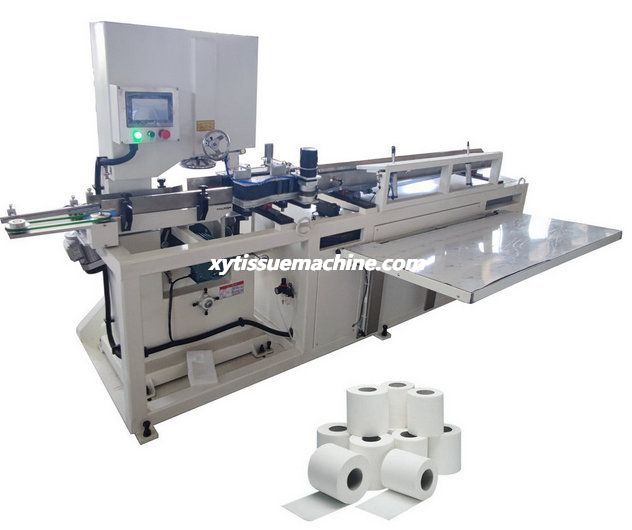

2) XY-AI-400 automatique Machine de découpe de scie à ruban pour papier toilette
Contour
L'équipement est exploité à l'aide d'un contrôle de programme PLC, d'une interface homme-ordinateur en couleurs réelles sur grand écran.La longueur d'alimentation précise du servocommande, le contrôle d'intégration électromécanique et d'autres technologies de pointe internationales détectent automatiquement chaque action clé, disposent d'un bon système d'invite d'informations sur les défauts, permettent à l'ensemble de la chaîne de production d'atteindre le meilleur état de fonctionnement.
Lien vidéo: https://youtu.be/9ZLt-TuQBOg
Caractéristique et fonction
1. Lorsque le papier ne peut pas être coupé, l'équipement s'arrête automatiquement et déclenche une alarme ;
2. Le système servo de haute précision est utilisé dans le système servo du moteur d'alimentation, pour garantir la qualité du produit fini ;
3. L'équipement calcule automatiquement la quantité de produit fini coupé ;selon la matière première et la longueur du produit fini ;
4. Lorsque la saisie des données est incorrecte, l'équipement se brise et vous invite à l'ajuster sur l'interface ;
5. La tête et l'extrémité du papier usagé peuvent être automatiquement triées ;
6. Le système de couteau d'affûtage automatique est utilisé dans l'équipement, peut ajuster le système de couteau d'affûtage en fonction des exigences de coupe du papier, ce qui augmente la durée de vie de coupe ;
7. La roue en acier tranchante est utilisée dans le système de couteau à affûter, ce qui augmente l'efficacité du couteau à affûter.
Fiche de données
Vitesse de coupe | 80 ~ 100 coupes/minute |
Lame coupante | lame de scie à ruban (taille 3750*60*0.6) |
Longueur du journal des toilettes | ≦2850mm (il peut être fabriqué selon la demande du client) |
Longueur du rouleau de papier toilette fini | ≦300mm |
Diamètre du rouleau de papier toilette fini | 70-130mm |
Tolérance de coupe | ±1,5 mm |
Source de courant | 5kw 380V 50H triphasé 4 lignes |
Taille globale | 2800x1500x2100mm |
Poids de la machine | 1100KG |

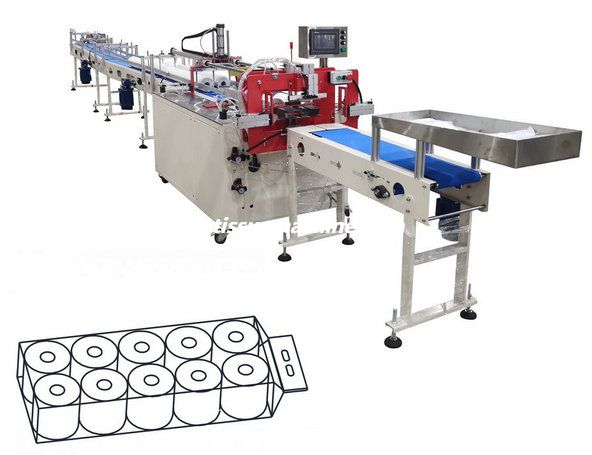

3) Machine d'emballage de rouleaux de papier toilette semi-automatique XY-AI-398A 6/8/10/12
Lien vidéo: https://youtu.be/XrYJlh92eLI
Caractéristique et fonction
1. Fonction multifonction : transport automatique, opération à tête unique, alimentation automatique, scellage automatique, comptage automatique.
2. Adoptant le contrôle de programmation informatique PLC avancé et utilisant le texte à cristaux liquides pour afficher les paramètres, il est doté d'un réglage simple et d'un contrôle de refroidissement par eau.De plus, son contrôle de température est plus précis afin que les fils chauffants et les rubans thermostables puissent être protégés plus efficacement. La machine utilise le servomoteur pour pousser les produits vers les sacs, ce qui permet de localiser les produits avec plus de précision.
3. L'emballage et le scellage sont jolis et bien rangés.La machine peut fonctionner de manière entièrement automatisée ou semi-automatique.La machine avec convoyeur peut être connectée à une machine d'emballage automatique de papier toilette avec convoyeur.Cela permet à la machine d'avoir une capacité élevée et donc d'économiser de la main d'œuvre et de réduire les coûts de production.
4. Capacité : 8-12 sacs de regroupement/min, 1 travail seulement pour emballer.
5. Convient au rouleau de papier toilette avec ou sans noyau.La machine ne peut pas relire automatiquement le code couleur.
6. Conception complète, cadre rigide et composant majeur importé, cela permet à notre machine de fonctionner de manière stable et efficace, ce qui confère à notre machine une longue durée de vie.

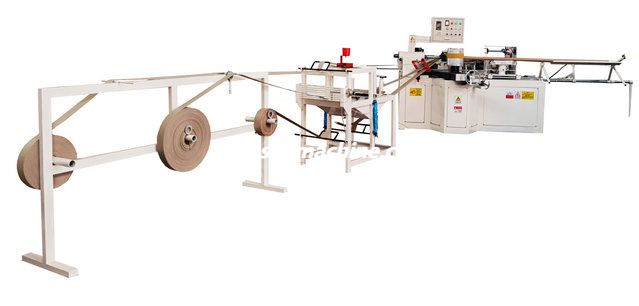

4) Facultatif : Machine de fabrication automatique de noyaux de tubes en papier XY-SD-B
Lien vidéo: https://youtu.be/oi79M-83hOA
Fonction et caractéristiques
1. Synchronisation de conversion de fréquence, haute précision du tuyau.
2. Retirez automatiquement le couteau ou insérez un couteau pour couper le tuyau sans arrêter la machine.
3. Faire une autre taille de noyau est très facile pour changer les pièces de rechange.
4. Pas chaud et sec pendant la formation du produit, la consommation d'équipement est moindre.
5. Les pièces composées sont d'une grande rigidité, l'équipement est stable sans secousse lors du roulement du noyau à grande vitesse.
6.Les tuyaux finis sont utilisés dans le papier toilette, l'entreprise de plastique et le textile, les lampes, etc.
Paramètres technologiques
1. Vitesse de production : 15 ~ 20 m/min
2. Diamètre du noyau du rouleau : 30-100 mm
3. Épaisseur de la paroi du noyau du rouleau : 1 à 6 mm (2 à 6 plis)
4.Puissance installée : 8,5 Kw (380 V 50 Hz)
5. Taille globale de l'équipement (L*W*H) : 3050*850*1650mm
6.Poids de l'équipement : 1600 kg
7. Longueur de coupe : 800-3000 mm
