XY-GU-AB
XINYUN

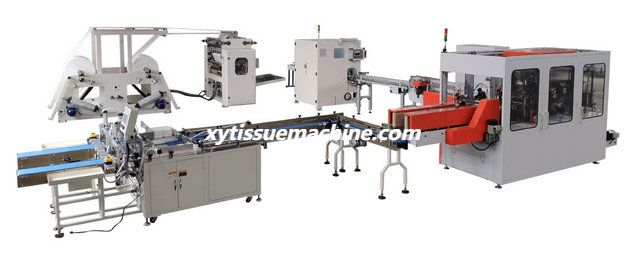

XY-GU-AB Bon Prix Facial Automatique 6 Lignes
Ligne de production de machines de fabrication de papier de soie
Contour
La ligne de production automatique de mouchoirs en papier est composée d'une machine à plier les mouchoirs, d'une machine de découpe de scie à bûches à canal unique et d'une machine d'emballage de sacs simples.Machine fonctionnant sans problème et stable de la matière première au fini
des produits.Cette ligne de production a un degré élevé d'automatisation, réduit les coûts de main-d'œuvre, réduit l'intensité du travail, est la meilleure
choix de la production de produits en tissu.
Lien vidéo: https://youtu.be/C6CLxz_XNoY
Il y a 4 machines dans la chaîne de production.
1) XY-GU-20A Automatique 6 Lignes Mouchoirs en papier Pliant Machine
Lien vidéo: https://youtu.be/lGpVtf7pMjE
Caractéristiques principales
Flux de travail automatique de la machine de fabrication de mouchoirs en papier XY-GU-20A : Les rouleaux géants qui ont été fendus à la largeur souhaitée sont coupés par les cylindres de refendage et pliés réciproquement en une feuille de mouchoirs rectangulaire ou carré.Cette machine adopte un entraînement par servomoteur indépendant et un contrôle automatique de la tension du papier.Il se caractérise par une vitesse élevée, un pliage agréable et une utilisation facile.
1. Configuration gaufrage pneumatique, séparation pneumatique.(gaufrage client sélectionné)
2. Le support de panneau mural et la stabilité de fonctionnement rapide de la machine sont excellentes.
3. Chargement pneumatique de rouleaux géants, entraînement pneumatique du papier, rapport de vitesse d'ajustement en continu et contrôle de la tension de la bande.
4. Équipé d'une pompe à vide de type racines pour un fonctionnement stable de la machine
5. Faites diverses largeurs de produits selon les besoins.
6. Équipé d'une unité de gaufrage des bords pour maintenir les deux plis ensemble.
7. La machine s'arrêtera lorsque le papier sera cassé.Il évite le gaspillage causé par l'absence de papier ou de papier cassé.
8. La toile peut être enfilée sur la machine à l'aide des deux boutons de jogging. C'est plus sûr et plus facile d'enfiler la toile.
Paramètre technique principal
Modèle de machine | XY-GU-20A |
Taille pliée des produits finis | 100*(120-210)±2mm |
Déplier la taille des produits finis | 200*210 ± 2 mm |
La largeur du papier en rouleau géant | 1400mm |
Diamètre du papier rouleau géant | 1200mm |
Diamètre du noyau interne du papier en rouleau géant | 76,2 mm |
Sortie quotidienne (8 heures) | 2000-3000Kg |
Unité de gaufrage | Gaufrage complet acier sur acier, gaufrage de bord acier sur acier, régulation pneumatique indépendante |
Unité de refendage | Refendage pneumatique |
Pouvoir | Moteur principal 5,5 kW |
Support de papier en rouleau Jumbo de 1,5 kW (2 ensembles) | |
Unité d'aspiration sous vide | Ventilateur 18,5 kW |
Système pneumatique | Compresseur d'air 3 HP, mini pression 5kg/cm2PA |
Système de conduite | Courroie de distribution |
Dimension hors tout | 7950*2500*1850mm |
Poids | 6.0T |

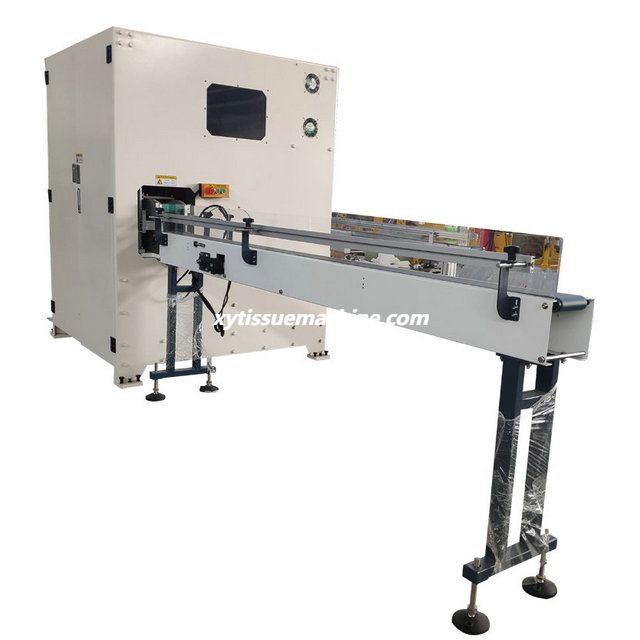

2) Machine de découpe automatique de scie à bûches pour mouchoirs en papier XY-GU-281
Lien vidéo: https://youtu.be/EzMsnPSzIOk
Caractéristiques principales
Le coupe-papier Cyclotron est utilisé pour couper automatiquement une rangée de produits d'essuie-tout en rouleau pliés et ronds, tels que les mouchoirs amovibles ou le papier toilette.L'ensemble de la machine adopte la technologie d'entraînement servo et le contrôle de fréquence de la vitesse du moteur et améliore la stabilité de la découpe du papier, améliore la précision de coupe du tissu et coupe la face d'extrémité plate.La longueur de coupe dans le cadre de la machine permet un réglage arbitraire.Angle de meule de couteau automatique fixe, assure la qualité du couteau d'affûtage.Le lieu de meulage des couteaux souffle souvent de l'air comprimé pour le refroidissement et peut correspondre au fluide de refroidissement spécial.
Principaux paramètres techniques
Designation | Valeurs des paramètres |
La longueur des produits inachevés | minimum 500 mm (ou mini 5 lignes) |
La hauteur du produit fini | 30~130mm |
Vitesse de production | 20~150coupes/min |
La vitesse de fonctionnement | 20~120coupe/min |
Diamètre extérieur de la lame ronde | Φ610mm |
Vitesse maximale du couteau circulaire pour couper le papier | 980 tr/min |
Spécification des produits finis | 70~300mm |
Largeur du papier | 70~110mm |
La longueur de coupe | 70~300mm |
Longueur restante | 20 ~ 65 mm |
Pouvoir | 11KW |
Source de courant | 380 V 50 Hz |
Pression de l'air | 0,5 ~ 0,8MPa |
Taille de la machine | 4600*1700*2500mm |
poids | 2300~2600kg |
frein | Paramétrage (auto/manuel) |
Couteau à aiguiser pas à pas | Paramétrage (auto) |
Couteau à aiguiser pneumatique | Paramétrage (auto/manuel) |
Souffler de l'air | sans |
Le pressostat total | Valeur (non) |
Interface homme-machine | DELTA (ou sélectionné par le client) |
changeur de fréquence | DELTA |
Servomoteur | DELTA |

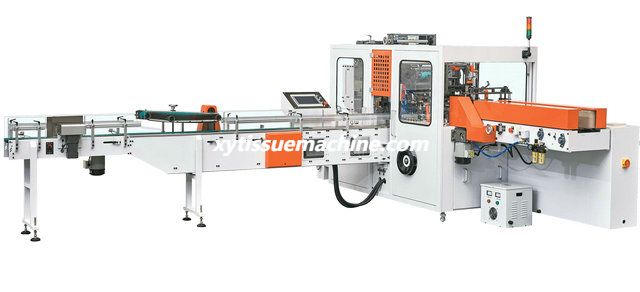

3) Machine d'emballage de mouchoirs en papier tridimensionnels entièrement automatique XY-BT-298
Lien vidéo: https://youtu.be/QetR32rlK4g
Technique principale Paramètres
Spécifications techniques | Description | Remarque |
Champ d'application | Mouchoirs, essuie-mains, mouchoirs en serviettes | |
Mode d'alimentation de l'équipement | ASF Entièrement automatique | Cinq sections de mode d'alimentation flexible et intelligent |
Max.vitesse mécanique de conception | Max.80 sacs/min | Lié à la spécification de l'emballage |
Max.vitesse de fonctionnement stable | 65 sacs/min | Lié à la spécification de l'emballage |
Plage de longueurs de tissu (produit fini) | 120 mm-210 mm | Au-dessus de cette taille peut être personnalisé |
Plage de hauteur des tissus (produit fini) | 40mm-100mm | |
Gamme de largeur de tissu (produit fini) | 90mm-105mm | |
Pièces de rechange pour changer de taille | 3 ensembles | Quantité de configuration standard, les spécifications précises établies par l'utilisateur |
Taille de la machine (L*W*H) | 4600*3620*1770mm | Taille standard |
Poids de la machine | Environ 3000KG | |
Matériaux d'emballage | Film sur le RPC | |
Épaisseur du film | 0,04 mm-0,055 mm | |
Diamètre maximum du film | 400 millimètres | Au-dessus de cette taille peut être personnalisé |
Diamètre du noyau du film | 76mm | Conformément aux normes internationales |
Largeur maximale du film | 340mm | Au-dessus de cette taille peut être personnalisé |
Compresseur d'air | Pression d'air minimale 5MPA | Equipé par l'utilisateur |
Source de courant | 380 V/50 Hz | Suivant la norme chinoise en matière d'énergie électrique |
Puissance totale d'entraînement | 4,8 kW | La somme du moteur principal, du servomoteur, la somme de la puissance du moteur de régulation de vitesse |
Puissance de chauffage totale | 4,6 kW | Joint latéral, partie d'étanchéité latérale de la puissance de chauffage combinée |
Variation de tension | +/-10% | Conformément aux normes internationales |
Entrée E/S/E/S | 24 V CC | Entrée du circuit de commande du système de commande électrique |
Sortie E/S/E/S | 24 V CC | Sortie du circuit de commande du système de commande électrique |
Mode de contrôle de mouvement de l'équipement | Trois servo d'essieu et contrôle de l'emplacement de l'essieu | La courbe de mouvement CAM électronique |
Mode de transmission principal de l'équipement | 20crmnti mécanique-cam+Le lecteur électronique CAM | |
Couleur standard de la machine | Gris, couleur internationale RAL 7032 | Le numéro de couleur de la carte de couleurs internationale RAL7032 |
Style d'emballage | Emballage tridimensionnel | scellage vertical d'abord, puis scellage sur deux côtés |

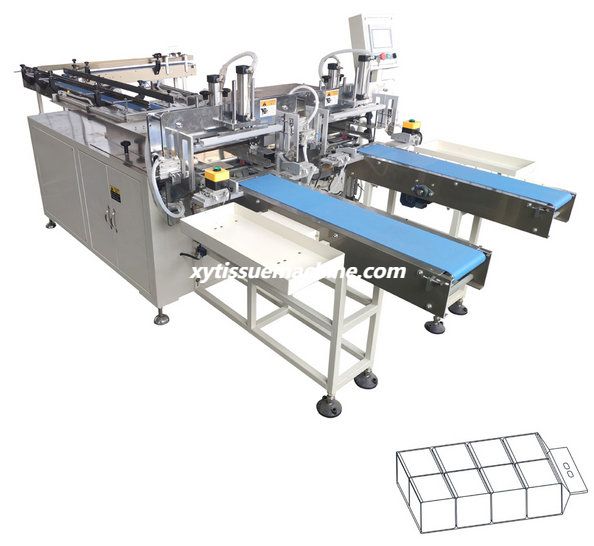

4) Machine d'emballage semi-automatique de paquets de papier de soie pour le visage XY-GU-26B
Lien vidéo: https://youtu.be/IMHSXCyyofI
Caractéristiques principales
1. Cette machine convient à l'emballage souple de l'emballage intermédiaire, au dispositif de retournement de suppression automatique de ceinture, à une rangée double réglable, aux activités de la tête pour faciliter l'ensachage des travailleurs, à la livraison automatique des produits finis, à l'efficacité provinciale.Double tête hors du matériau, mise en sac par une seule personne !
2. L'utilisation d'un contrôle de programmation informatique PLC avancé, d'un contrôle à double fréquence, de paramètres d'affichage à écran tactile, facile à configurer, d'un contrôle de température plus précis, d'une protection plus efficace du fil chauffant et du ruban adhésif haute température.
3. L'effet de scellage de l'emballage est beau, soigné et doux, machine automatique à emballage unique connectée pour obtenir du papier de transport mécanisé, juste un ensachage manuel, une machine plus rapide, plus économe en main-d'œuvre ;réduire les coûts de production et améliorer l’efficacité de la production.
4. Vitesse d'emballage : 14-18 sacs/min.
5. Il existe un dispositif d'emboîtement automatique de matériau antiblocage, mais joue également un rôle tampon.
6. La structure entière est des performances raisonnables et stables, un matériau solide, plus durable ;pièces de contrôle pour l'importation de composants de haute qualité, le reste des composants de qualité standard nationale.
Paramètres techniques
1 | Vitesse | 14-18 sacs/min | ||
2 | Taille de l'emballage (mm) | Une ligne (L*W) | （180-400）*（130-200）mm | |
3 | Deux lignes (L*W) | （180-400）*（260-400）mm | ||
Épaisseur | Hauteur : (70-1000 mm | |||
4 | Type d'emballage (sac) | Une ligne : 1*3,1*4,1*5 ; Deux lignes : 2*3,2*4,2*5 | ||
5 | Méthode d'emballage | Sac préfabriqué | ||
6 | Contrôle de l'alimentation | Alimentation automatique | ||
7 | Méthode d'ensachage | Manuel | ||
8 | Méthode de suppression | Connexion automatique du chiffre d'affaires | ||
9 | Matériel d'emballage | PE | ||
10 | Qualité d'étanchéité | Pas de scellage, pas de collage, emballage unique, pas de rupture de fusion | ||
11 | Épaisseur minimale du film (dmm) | 6 millimètres | ||
12 | Pouvoir | 1,2 kW | ||
13 | Tension | 220V 50-60HZ | ||
14 | Pression de l'air | 0,6 MPa | ||
Principales marques de composants | ||||
Non. | Article | Marque | Remarque | |
1 | Contrôle par API | XINJÉ | Coentreprise sino-étrangère | |
2 | Écran tactile | XINJÉ | Coentreprise sino-étrangère | |
3 | Moteur ordinaire | Lijia | Chine | |
4 | Convertisseur de fréquence | Inovance | Chine | |
5 | Palier principal | HRB,NSK | Chine | |
6 | Module de puissance | Mingwei | Chine | |
7 | Détecteur photoélectrique et de proximité | Siké | Chine | |
8 | Contacteur | Xinling | Chine | |
9 | Composants pneumatiques | SMC Airtac, étoiles | Marque internationale | |
10 | Alimentation à découpage | Schneider | Marque internationale | |
