XY-TQ-AH
XINYUN
XY-TQ-AH Maxi rouleau automatique à bon prix

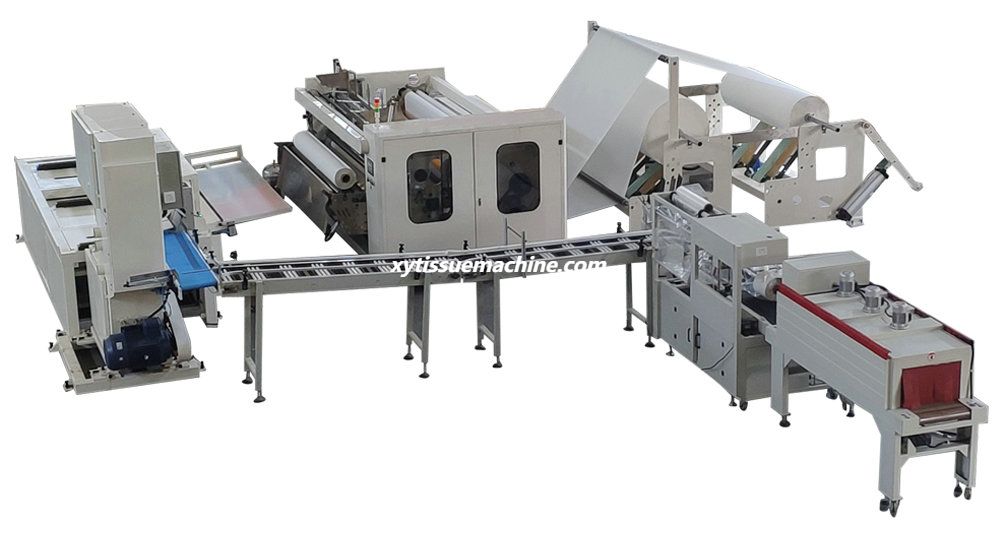

Ligne de production de machine de fabrication de papier pour essuie-tout de cuisine
Contour
Cette ligne de production se compose d'une machine de rembobinage automatique de maxi rouleaux, d'une machine de découpe automatique de scie à ruban de maxi rouleaux et d'une machine d'emballage rétractable automatique de maxi rouleaux.
Il convertit le rouleau géant en rouleaux maxi finis.L'ensemble de la ligne fonctionne sans problème et de manière stable, ce qui permet d'économiser les coûts de main-d'œuvre et de réduire la force de travail. C'est le meilleur choix pour la production de produits d'essuie-tout en maxi rouleaux.
Lien vidéo: https://youtu.be/vFcs0SbxPzY
1) Machine de rembobinage automatique de serviettes de cuisine en rouleaux maxi XY-TQ-B
Contour
La machine de rembobinage automatique de maxi rouleaux est destinée aux maxirolls traitement.Les machines ont une unité d'alimentation en noyau.La matière première du rouleau géant après un gaufrage complet ou un laminage de colle, puis une perforation, une coupe d'extrémité et une pulvérisation de colle de queue deviennent un rouleau de bûches.Ensuite, il peut travailler avec des machines de découpe et d’emballage pour devenir des produits finis en rouleaux de papier.
La machine est contrôlée par PLC, les gens la font fonctionner via un écran tactile, l'ensemble du processus est automatique, facile pour fonctionner, réduisez le coût de l'homme.Et notre machine peut être fabriquée spécialement selon les exigences des clients.
Lien vidéo: https://youtu.be/h8KrqKqBt68

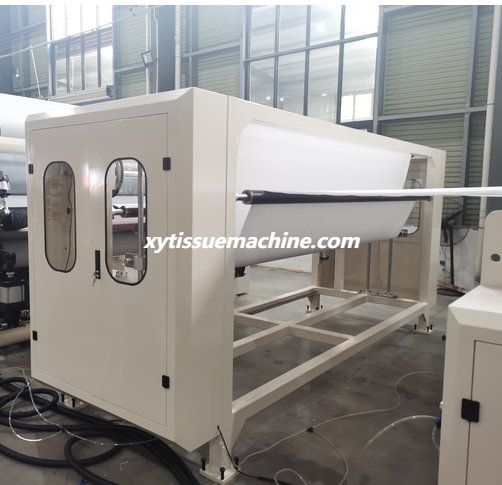

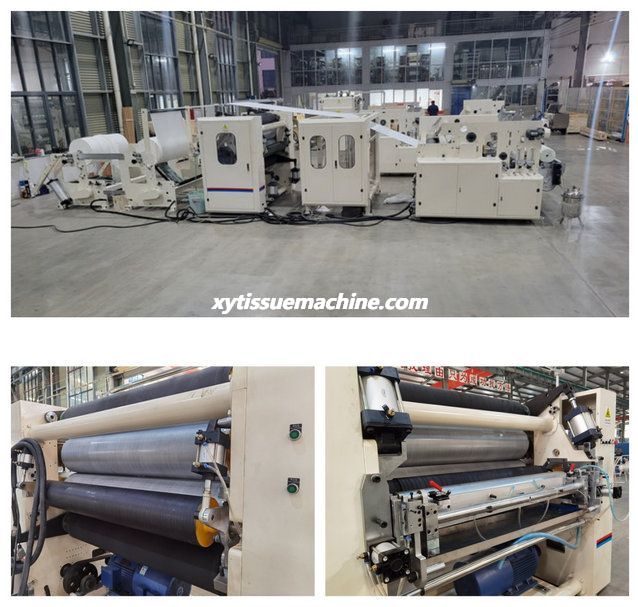

Option : Accumulateur non-stop pour système de stratification de colle

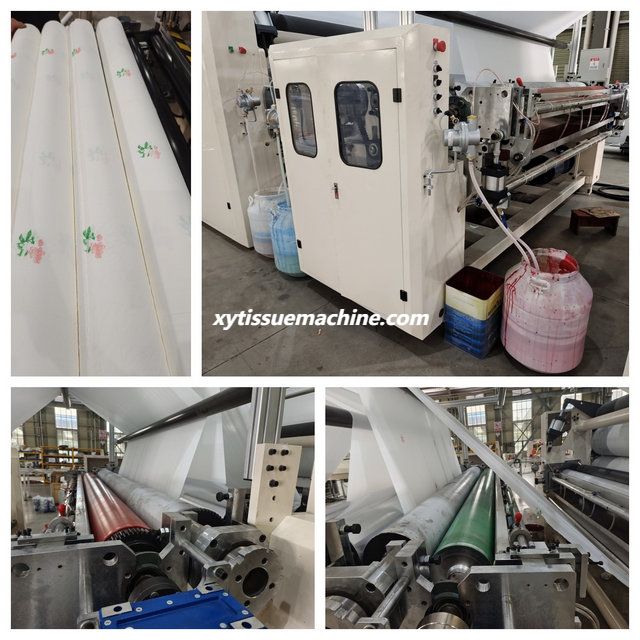

Option : Système d'impression couleur
Paramètre technique
Modèle | Machine de rembobinage automatique de serviettes de cuisine en rouleau maxi XY-TQ-2800 |
Largeur maximale du rouleau géant | 2800 mm (une autre taille peut être spécifiée) |
Diamètre du rouleau géant | Φ1100mm (une autre taille peut être spécifiée) |
Diamètre intérieur du rouleau géant | 3 pouces (76,2 mm) (une autre taille peut être spécifiée) |
Distance de perforation | 4 lames d'enclume (115 mm) (d'autres tailles peuvent être spécifiées) |
Diamètre du produit fini | Φ80 ~ φ280mm |
Diamètre du noyau du produit fini | φ38~φ76mm |
Vitesse de production | 0~230 m/min |
Contrôleur de programme | PLC (DELTA ou INVT doit être confirmé) |
Supports de déroulement | 1 ou 3 supports (à préciser) |
Système pneumatique | Compresseur d'air 3HP, pression minimale : 5 kg/cm 2 Pa (à fournir par l'utilisateur) |
Alimentation principale | 14KW 380V 50HZ |
Dimension | 7000*4000*1900 (L*L*H) |
Poids | À propos de 7T |
Gaufrage sur les bords | Acier sur acier (Contrôle Pneumatique) |
Gaufrage complet | Acier sur caoutchouc. |

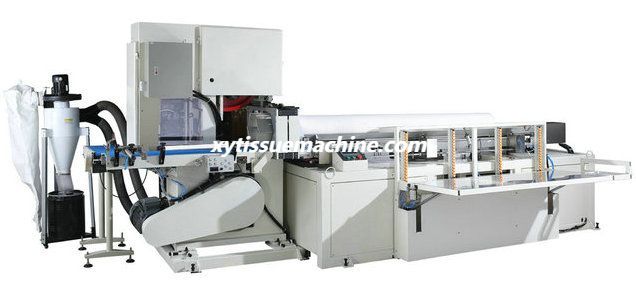

Machine de découpe de scie à ruban Maxi Roll entièrement automatique XY-AI-500
Contour
L'équipement est le dernier cri de recherche et développement qui constitue le prolongement de l'entreprise avec la situation actuelle du marché.Utilisation du contrôle du programme PLC, interface homme-ordinateur en couleurs vraies sur grand écran.La longueur d'alimentation précise du servocommande, le contrôle d'intégration électromécanique et d'autres technologies de pointe internationales détectent automatiquement chaque action clé, disposent d'un bon système d'invite d'informations sur les défauts, permettent à l'ensemble de la chaîne de production d'atteindre le meilleur état de fonctionnement.
Lien vidéo:https://youtu.be/31Jpq3zsl74
Fonction & Caractéristiques
1. Le moteur principal utilisant l'entraînement indépendant de l'onduleur.
2.Pour un ensemble de machines, le diamètre de coupe du rouleau de papier est réglable entre 100 et 280 mm.
3. L'équipement adopte un système d'affûtage automatique, la meule peut être un réglage d'alimentation automatique en fonction de la perte de lame.
4.Le système de meulage est équipé d’un dispositif de dépoussiérage indépendant pour garantir l’environnement de travail.
5. La scie à ruban adopte un système de tension hydraulique pour assurer la tension de la scie à ruban.
6. Il y aura un arrêt et une alarme automatiques lorsque le couteau est cassé.
7. Un système servo de haute précision est utilisé pour garantir la qualité des produits finis.
8.Selon les matières premières et la longueur des produits finis, le nombre de produits finis peut être calculé automatiquement.
9. L'appareil cesse de fonctionner et avertit l'interface lorsque les données d'entrée sont erronées.
10. Utiliser une scie à ruban pour couper et réduire le coût d'utilisation des utilisateurs.
11. L'épaisseur du noyau de papier fini doit être inférieure à 3 mm (suggestion)
Produits finis en maxi rouleaux
données techniques
Vitesse de coupe | 15-30 coupes/minute |
Canal de coupe | canal unique |
Lame coupante | lame de scie à ruban (18 000 à 20 000 rouleaux/lame) |
Taille de la lame de coupe | 5180*100*1.05 |
Longueur du journal | ≦2200mm ou ≦2850 mm |
Tolérance | ±2mm |
La longueur de coupe | ≦300mm |
Diamètre de coupe | 100-280 mm (réglable) |
Épaisseur du noyau de papier | ≦3 millimètres |
Source de courant | 15KW Triphasé 4 lignes 380V 50HZ |
Poids de la machine | 2700KG |
Taille globale de la machine | 4600*2350*2200mm (rouleau géant de 2,2 m) 5300*2350*2200mm (rouleau géant de 2,2 à 2,85 m) |
Taille séparée | Machine principale : 4600*1700*2200 mm (rouleau géant de 2,2 m) Stockage du papier : 1500*1650*900mm |
Machine principale : 5300*1700*2000mm (rouleau géant de 2,2 à 3 m) Stockage du papier : 1700*1650*900mm |
Machine d'emballage rétractable automatique pour serviettes de cuisine en rouleau maxi XY-TN-269
Contour
La machine automatique de scellage et de thermorétraction par découpe utilise un film rétractable pour emballer le produit. Après chauffage, le film rétractable rétrécira l'enrouleur d'emballage dans un emballage.Afin d'afficher pleinement l'article, avec protection et d'augmenter la beauté et la valeur sensorielle.
Lien vidéo: https://youtu.be/CqgzoOtjBJw
données techniques
Modèle | Machine de découpe et de scellage 4525L | 4525 machine de rétrécissement de la température |
Source d'énergie | 220 V 50 Hz/60 Hz | 380V 50/60Hz |
Puissance nominale | 1,35 kW | 9,6 kW |
Taille du joint | L550*L450MM | 450*220*120mm |
Vitesse d'emballage | 20-40 paquets/min | 0-10 m/min |
Taille de l'emballage (L*W*H) | 450*400*120mm | 450*220*120mm |
Taille de la machine (L*W*H) | 1500*750*1360mm | 1600*700*1300mm |
Poids | 300KG | 150KG |
XY-TQ-AH Maxi rouleau automatique à bon prix
Ligne de production de machine de fabrication de papier pour essuie-tout de cuisine
Contour
Cette ligne de production se compose d'une machine de rembobinage automatique de maxi rouleaux, d'une machine de découpe automatique de scie à ruban de maxi rouleaux et d'une machine d'emballage rétractable automatique de maxi rouleaux.
Il convertit le rouleau géant en rouleaux maxi finis.L'ensemble de la ligne fonctionne sans problème et de manière stable, ce qui permet d'économiser les coûts de main-d'œuvre et de réduire la force de travail. C'est le meilleur choix pour la production de produits d'essuie-tout en maxi rouleaux.
Lien vidéo: https://youtu.be/vFcs0SbxPzY
1) Machine de rembobinage automatique de serviettes de cuisine en rouleaux maxi XY-TQ-B
Contour
La machine de rembobinage automatique de maxi rouleaux est destinée aux maxirolls traitement.Les machines ont une unité d'alimentation en noyau.La matière première du rouleau géant après un gaufrage complet ou un laminage de colle, puis une perforation, une coupe d'extrémité et une pulvérisation de colle de queue deviennent un rouleau de bûches.Ensuite, il peut travailler avec des machines de découpe et d’emballage pour devenir des produits finis en rouleaux de papier.
La machine est contrôlée par PLC, les gens la font fonctionner via un écran tactile, l'ensemble du processus est automatique, facile pour fonctionner, réduisez le coût de l'homme.Et notre machine peut être fabriquée spécialement selon les exigences des clients.
Lien vidéo: https://youtu.be/h8KrqKqBt68
Option : Accumulateur non-stop pour système de stratification de colle
Option : Système d'impression couleur
Paramètre technique
Modèle | Machine de rembobinage automatique de serviettes de cuisine en rouleau maxi XY-TQ-2800 |
Largeur maximale du rouleau géant | 2800 mm (une autre taille peut être spécifiée) |
Diamètre du rouleau géant | Φ1100mm (une autre taille peut être spécifiée) |
Diamètre intérieur du rouleau géant | 3 pouces (76,2 mm) (une autre taille peut être spécifiée) |
Distance de perforation | 4 lames d'enclume (115 mm) (d'autres tailles peuvent être spécifiées) |
Diamètre du produit fini | Φ80 ~ φ280mm |
Diamètre du noyau du produit fini | φ38~φ76mm |
Vitesse de production | 0~230 m/min |
Contrôleur de programme | PLC (DELTA ou INVT doit être confirmé) |
Supports de déroulement | 1 ou 3 supports (à préciser) |
Système pneumatique | Compresseur d'air 3HP, pression minimale : 5 kg/cm 2 Pa (à fournir par l'utilisateur) |
Alimentation principale | 14KW 380V 50HZ |
Dimension | 7000*4000*1900 (L*L*H) |
Poids | À propos de 7T |
Gaufrage sur les bords | Acier sur acier (Contrôle Pneumatique) |
Gaufrage complet | Acier sur caoutchouc. |
Machine de découpe de scie à ruban Maxi Roll entièrement automatique XY-AI-500
Contour
L'équipement est le dernier cri de recherche et développement qui constitue le prolongement de l'entreprise avec la situation actuelle du marché.Utilisation du contrôle du programme PLC, interface homme-ordinateur en couleurs vraies sur grand écran.La longueur d'alimentation précise du servocommande, le contrôle d'intégration électromécanique et d'autres technologies de pointe internationales détectent automatiquement chaque action clé, disposent d'un bon système d'invite d'informations sur les défauts, permettent à l'ensemble de la chaîne de production d'atteindre le meilleur état de fonctionnement.
Lien vidéo:https://youtu.be/31Jpq3zsl74
Fonction & Caractéristiques
1. Le moteur principal utilisant l'entraînement indépendant de l'onduleur.
2.Pour un ensemble de machines, le diamètre de coupe du rouleau de papier est réglable entre 100 et 280 mm.
3. L'équipement adopte un système d'affûtage automatique, la meule peut être un réglage d'alimentation automatique en fonction de la perte de lame.
4.Le système de meulage est équipé d’un dispositif de dépoussiérage indépendant pour garantir l’environnement de travail.
5. La scie à ruban adopte un système de tension hydraulique pour assurer la tension de la scie à ruban.
6. Il y aura un arrêt et une alarme automatiques lorsque le couteau est cassé.
7. Un système servo de haute précision est utilisé pour garantir la qualité des produits finis.
8.Selon les matières premières et la longueur des produits finis, le nombre de produits finis peut être calculé automatiquement.
9. L'appareil cesse de fonctionner et avertit l'interface lorsque les données d'entrée sont erronées.
10. Utiliser une scie à ruban pour couper et réduire le coût d'utilisation des utilisateurs.
11. L'épaisseur du noyau de papier fini doit être inférieure à 3 mm (suggestion)
Produits finis en maxi rouleaux
données techniques
Vitesse de coupe | 15-30 coupes/minute |
Canal de coupe | canal unique |
Lame coupante | lame de scie à ruban (18 000 à 20 000 rouleaux/lame) |
Taille de la lame de coupe | 5180*100*1.05 |
Longueur du journal | ≦2200mm ou ≦2850 mm |
Tolérance | ±2mm |
La longueur de coupe | ≦300mm |
Diamètre de coupe | 100-280 mm (réglable) |
Épaisseur du noyau de papier | ≦3 millimètres |
Source de courant | 15KW Triphasé 4 lignes 380V 50HZ |
Poids de la machine | 2700KG |
Taille globale de la machine | 4600*2350*2200mm (rouleau géant de 2,2 m) 5300*2350*2200mm (rouleau géant de 2,2 à 2,85 m) |
Taille séparée | Machine principale : 4600*1700*2200 mm (rouleau géant de 2,2 m) Stockage du papier : 1500*1650*900mm |
Machine principale : 5300*1700*2000mm (rouleau géant de 2,2 à 3 m) Stockage du papier : 1700*1650*900mm |
Machine d'emballage rétractable automatique pour serviettes de cuisine en rouleau maxi XY-TN-269
Contour
La machine automatique de scellage et de thermorétraction par découpe utilise un film rétractable pour emballer le produit. Après chauffage, le film rétractable rétrécira l'enrouleur d'emballage dans un emballage.Afin d'afficher pleinement l'article, avec protection et d'augmenter la beauté et la valeur sensorielle.
Lien vidéo: https://youtu.be/CqgzoOtjBJw
données techniques
Modèle | Machine de découpe et de scellage 4525L | 4525 machine de rétrécissement de la température |
Source d'énergie | 220 V 50 Hz/60 Hz | 380V 50/60Hz |
Puissance nominale | 1,35 kW | 9,6 kW |
Taille du joint | L550*L450MM | 450*220*120mm |
Vitesse d'emballage | 20-40 paquets/min | 0-10 m/min |
Taille de l'emballage (L*W*H) | 450*400*120mm | 450*220*120mm |
Taille de la machine (L*W*H) | 1500*750*1360mm | 1600*700*1300mm |
Poids | 300KG | 150KG |
